La précision des Modèles Numériques de Terrain est devenue le standard incontournable pour sécuriser la rentabilité des chantiers de terrassement. Pourtant, de nombreux techniciens perdent encore des heures précieuses à traiter manuellement des données altimétriques complexes au risque de fausser leurs bilans volumétriques.
Je vais vous expliquer concrètement comment automatiser le calcul de cubatures sur Covadis pour fiabiliser vos résultats et générer vos rapports en un clic. Nous allons faire le point sur les méthodes par prismes et par profils afin d’optimiser durablement votre flux de travail.
- Comment automatiser le calcul de cubatures sur Covadis avec précision
- 2 méthodes de calcul pour vos projets de terrassement
- Vérifier la cohérence des données pour éviter les erreurs d’altitude
- Comment générer des rapports de cubatures exportables en un clic ?
Comment automatiser le calcul de cubatures sur Covadis avec précision

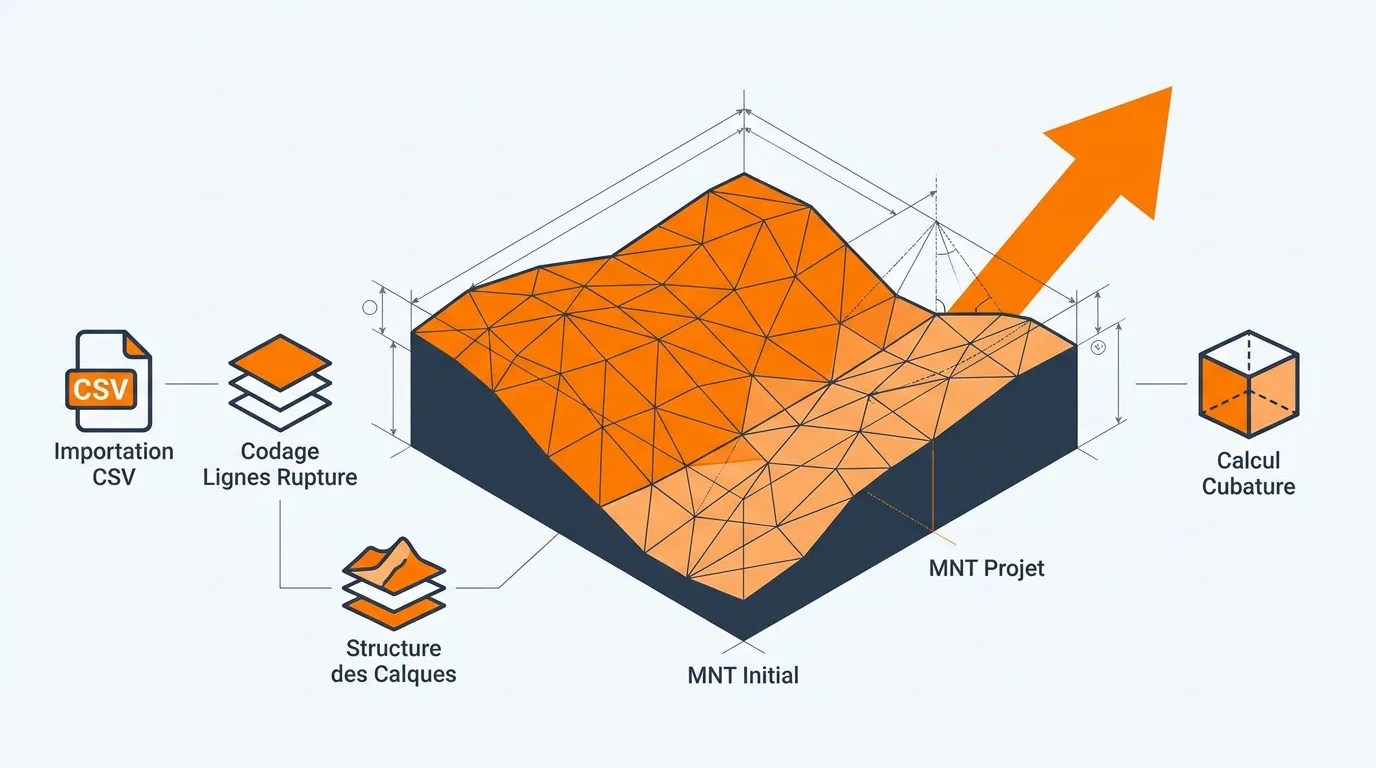

Le calcul de cubatures automatisé sur Covadis repose sur la comparaison de deux MNT via la méthode des prismes ou des profils. L’importation rigoureuse des semis de points CSV et le codage des lignes de rupture garantissent une précision volumétrique optimale pour vos projets de terrassement.
Préparation et import des semis de points topographiques
Configurez le format d’importation pour vos fichiers CSV en définissant l’ordre des colonnes. Précisez les séparateurs et les unités pour éviter tout décalage géométrique lors de la lecture.
Automatisez le tri des calques en utilisant les codes de vos levés de terrain. Vous pouvez ainsi automatiser la saisie topographique sur Covadis pour gagner en efficacité opérationnelle.
Filtrez les points inutiles. Ne conservez que les données essentielles au calcul du terrassement futur.
Utilisez la triangulation de Delaunay et vérifiez systématiquement la cohérence du maillage initial pour éviter les erreurs de calcul futures.
Modélisation des MNT et intégration des lignes de rupture
Générez les surfaces numériques pour le terrain naturel et votre projet fini. Utilisez la triangulation de Delaunay pour créer le maillage initial. Vérifiez visuellement la cohérence de la surface obtenue. Corrigez les triangles incohérents si nécessaire pour fiabiliser le modèle global.
Intégrez des lignes de rupture pour marquer les talus et les crêtes. Ces vecteurs forcent le maillage à suivre la réalité du terrain.
Superposez les deux états de surface. Cette étape prépare la soustraction volumétrique indispensable pour obtenir vos résultats de cubatures.
2 méthodes de calcul pour vos projets de terrassement
Une fois vos modèles de terrain parfaitement modélisés, vous devez choisir la technique de calcul la plus adaptée à la géométrie de votre ouvrage.
Calcul par prismes entre deux surfaces de terrain
Sélectionnez vos deux modèles numériques pour lancer la comparaison directe. Le logiciel calcule la différence de hauteur sur chaque facette. C’est la méthode la plus précise pour les zones vastes.
Définissez un contour fermé pour limiter strictement la zone de calcul. Cela évite d’intégrer des volumes hors emprise. En fait, automatiser le calcul de cubatures sur Covadis requiert cette rigueur géométrique.
La précision du calcul par prismes dépend directement de la densité du maillage et de la justesse des lignes de rupture intégrées.
Visualisez les zones de déblais et remblais grâce à un code couleur thématique. Cette représentation graphique facilite grandement l’analyse visuelle du projet. Le rendu final devient immédiatement explicite.
Méthode par profils pour les infrastructures linéaires
Tracez l’axe en plan de votre infrastructure. Définissez ensuite l’intervalle régulier entre chaque profil en travers. Cette approche convient parfaitement aux routes ou aux réseaux enterrés de grande longueur.
Extrayez les volumes par tabulation entre les différentes couches de chaussée. Le calcul additionne les surfaces de chaque section pour en déduire le cube total. Utilisez les fonctions avancées pour gagner du temps.
| Méthode | Précision | Usage idéal | Complexité |
|---|---|---|---|
| Prismes | Très élevée | Surfaces vastes | Modérée |
| Profils | Élevée | Routes et réseaux | Simple |
Vérifier la cohérence des données pour éviter les erreurs d’altitude
Mais attention, la vitesse de calcul ne doit pas masquer les risques d’erreurs altimétriques qui faussent radicalement vos bilans de terrassement.
Les altitudes nulles ou incohérentes créent des pics artificiels qui faussent radicalement les bilans de déblais/remblais.
Détection et correction des points aberrants
Identifiez les altitudes nulles ou incohérentes dans votre semis de points. Ces valeurs aberrantes créent des pics ou des trous dans le MNT. Elles faussent totalement les volumes finaux. Un contrôle rigoureux est nécessaire avant tout calcul de cubatures définitif.
Utilisez les outils de contrôle altimétrique pour assainir vos données. Le logiciel repère les pentes impossibles. Pour vous perfectionner, suivez une formation AutoCAD avancée adaptée à vos besoins.
Supprimez les doublons et les points situés hors de l’emprise. Un fichier propre garantit une exécution rapide des algorithmes de calcul.
Contrôle qualité et analyse des écarts de volume
Comparez les résultats obtenus par les prismes et par les profils. Un écart trop important signale souvent une erreur de saisie. La cohérence est votre priorité absolue.
Vérifiez la superposition exacte des contours de calcul sur vos plans. Si les limites divergent, le volume soustrait sera erroné. Assurez-vous que les points de rupture sont bien pris en compte.
Validez la précision du maillage final avant toute exportation. Une vérification en 3D permet de déceler les dernières anomalies de surface. Le projet est alors prêt pour le rapport final.
Comment générer des rapports de cubatures exportables en un clic ?
En fait, une fois les calculs validés, il ne reste plus qu’à produire les documents officiels pour vos clients ou vos équipes de chantier.
Exportation automatique vers Excel et tableaux récapitulatifs
Configurez le format de sortie pour vos bilans. Exportez les données vers Excel pour une analyse fine. Cela facilite la gestion financière du projet.
Automatisez la création d’un tableau de synthèse sur AutoCAD. Les informations essentielles s’affichent alors clairement :
- Volumes de déblais
- Volumes de remblais
- Solde net
- Surface de calcul
Personnalisez les colonnes pour inclure les coefficients de foisonnement. Anticipez les besoins logistiques dès cette étape technique pour commander vos camions.
Intégrez les coefficients de foisonnement dans vos rapports Excel pour le calcul réel du transport.
Utilisation de gabarits et habillage dynamique des plans
Créez des modèles de calcul standardisés. Gagnez un temps précieux en réutilisant vos configurations préférées. La standardisation réduit aussi le risque d’oubli technique.
Automatisez l’insertion des cartouches et légendes sur vos présentations. Le logiciel remplit les champs dynamiques sans intervention manuelle.
L’automatisation de l’habillage permet de réduire le temps de production des plans de 40 % sur les projets complexes.
Mettez à jour les données du tableau instantanément après modification du MNT. La liaison dynamique assure une fiabilité permanente.
Maîtriser comment automatiser le calcul de cubatures sur Covadis garantit une précision volumétrique irréprochable grâce à la comparaison rigoureuse de MNT et l’intégration des lignes de rupture. En adoptant ces méthodes par prismes ou profils, vous sécurisez vos bilans de terrassement tout en optimisant votre productivité. Transformez dès maintenant votre flux de travail pour des résultats techniques d’une fiabilité absolue.
FAQ
Comment puis-je automatiser le calcul de volumes entre deux surfaces MNT sur Covadis ?
Pour automatiser cette opération, vous devez utiliser la fonction CUBATURES PAR PRISMES située dans le menu COVADIS 3D. Après avoir modélisé vos deux surfaces (Terrain Naturel et Projet), sélectionnez l’option 2 MNT (déblais/remblais). Le logiciel comparera alors les altitudes de chaque facette pour déterminer précisément les volumes de terre à déplacer.
Je vous recommande vivement d’activer les options de résultats graphiques pour générer des lignes d’intersection et un coloriage thématique. Cette visualisation immédiate des zones de déblai et de remblai vous permet de valider la cohérence de votre projet avant toute exploitation des données chiffrées.
Quelle est la procédure pour calculer une cubature par rapport à une altitude fixe ?
Si vous devez évaluer un volume entre une surface existante et un niveau de référence constant, choisissez l’option 1 MNT + PLAN HORIZONTAL dans le module des cubatures par prismes. Il vous suffira de désigner le calque de votre Modèle Numérique de Terrain et de saisir l’altitude du plan de comparaison souhaité.
Pour garantir la fiabilité du résultat, veillez à bien sélectionner le contour de la zone d’étude. Cette étape est cruciale pour que Covadis limite son calcul strictement à votre emprise de terrassement, évitant ainsi toute erreur d’interprétation sur les limites de votre terrain.
Comment effectuer un calcul de cubatures par la méthode des profils en travers ?
Cette méthode est idéale pour vos projets linéaires comme les routes ou les réseaux. Vous devez d’abord tracer une polyligne 2D servant d’axe en plan, puis lancer la commande CUBATURES PAR PROFILS. Le logiciel calculera les volumes en tabulant les surfaces entre vos deux MNT selon un intervalle régulier que vous aurez défini.
L’avantage majeur de cette approche réside dans la possibilité de dessiner automatiquement les profils. Cela vous permet de visualiser les coupes transversales de votre projet et de comparer les résultats avec la méthode des prismes pour une vérification croisée indispensable à votre expertise.
Est-il possible d’exporter directement mes résultats de cubatures vers Excel ?
Oui, Covadis intègre des fonctionnalités natives pour exporter vos rapports techniques vers Microsoft Excel. Lors du paramétrage de vos calculs, il vous suffit de cocher l’option d’écriture d’un fichier récapitulatif et de sélectionner le format de sortie souhaité, tel que le .XLS ou le .CSV.
Cette automatisation facilite grandement la production de vos tableaux de synthèse et l’analyse financière de vos chantiers. En exportant vos données, vous pouvez également intégrer facilement des coefficients de foisonnement pour affiner vos besoins logistiques et optimiser vos mouvements de terre.
Comment assurer la précision des calculs et éviter les erreurs altimétriques ?
La précision de vos cubatures dépend directement de la qualité de vos Modèles Numériques de Terrain. Je vous conseille de contrôler rigoureusement vos semis de points pour éliminer les altitudes aberrantes ou nulles qui pourraient fausser le maillage. L’intégration systématique de lignes de rupture est également fondamentale pour forcer le logiciel à respecter la réalité du terrain.
Enfin, je vous suggère de confronter systématiquement les résultats obtenus par les différentes méthodes de calcul. Un écart minime entre la méthode des prismes et celle des profils est un excellent indicateur de la cohérence géométrique de votre modélisation 3D.
